dxf是一種常見的矢量文件格式,這種格式一般是在cad里面導出來的,DXF是一種流行的CAD文件格式,全稱為Drawing Exchange Format,主要用于AutoCAD軟件中。下面我們給大家介紹一下dxf格式的轉換方法,和dxf導入到激光打標機軟件的具體教程。

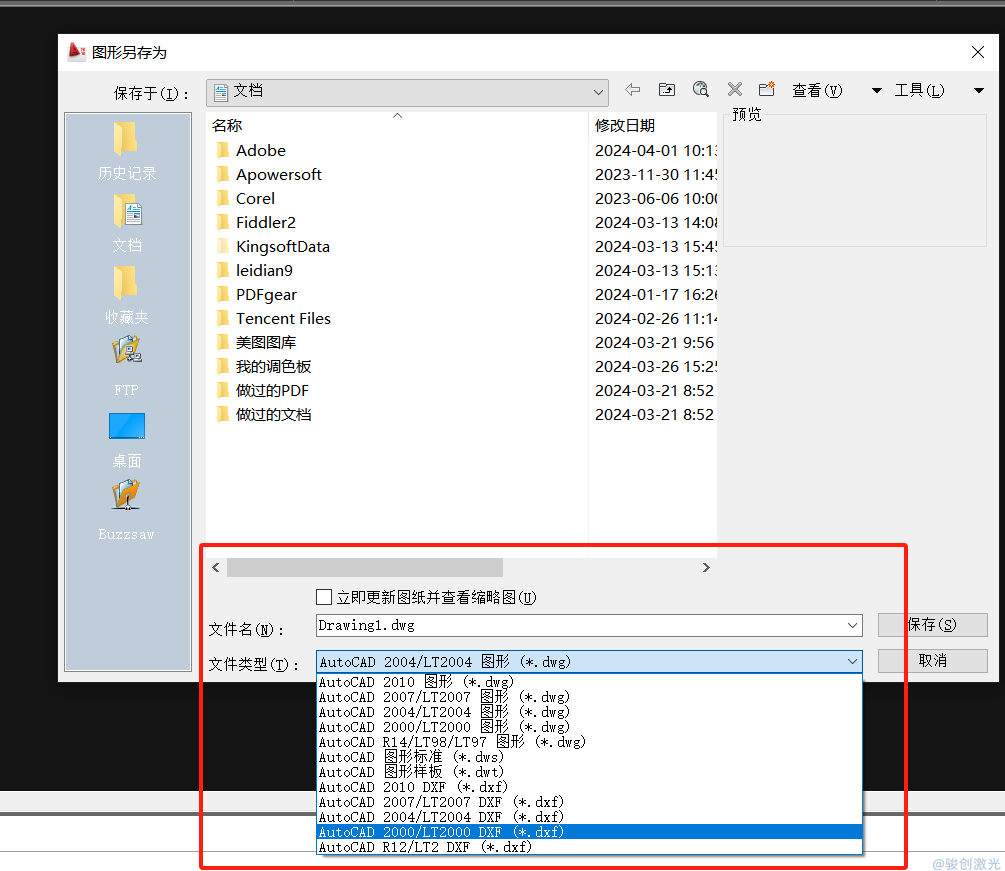

1、我們先來看怎么保存 Dxf格式:我們打開我們的cad軟件,再打開我們的 Cad文件,然后我們在這個文件的左側文件處找到另存為這個時候我們可以文件的存儲窗口,這個時候我們選擇文件類型,這個文件類型就是dxf格式,里面有各種版本,比如2007、2010、2009、2004,里面各種版本我們建議大家存儲為2007版,因為在不同的文件格式下打標機軟件后可能會出現文字錯亂或者尺寸不對應的問題。

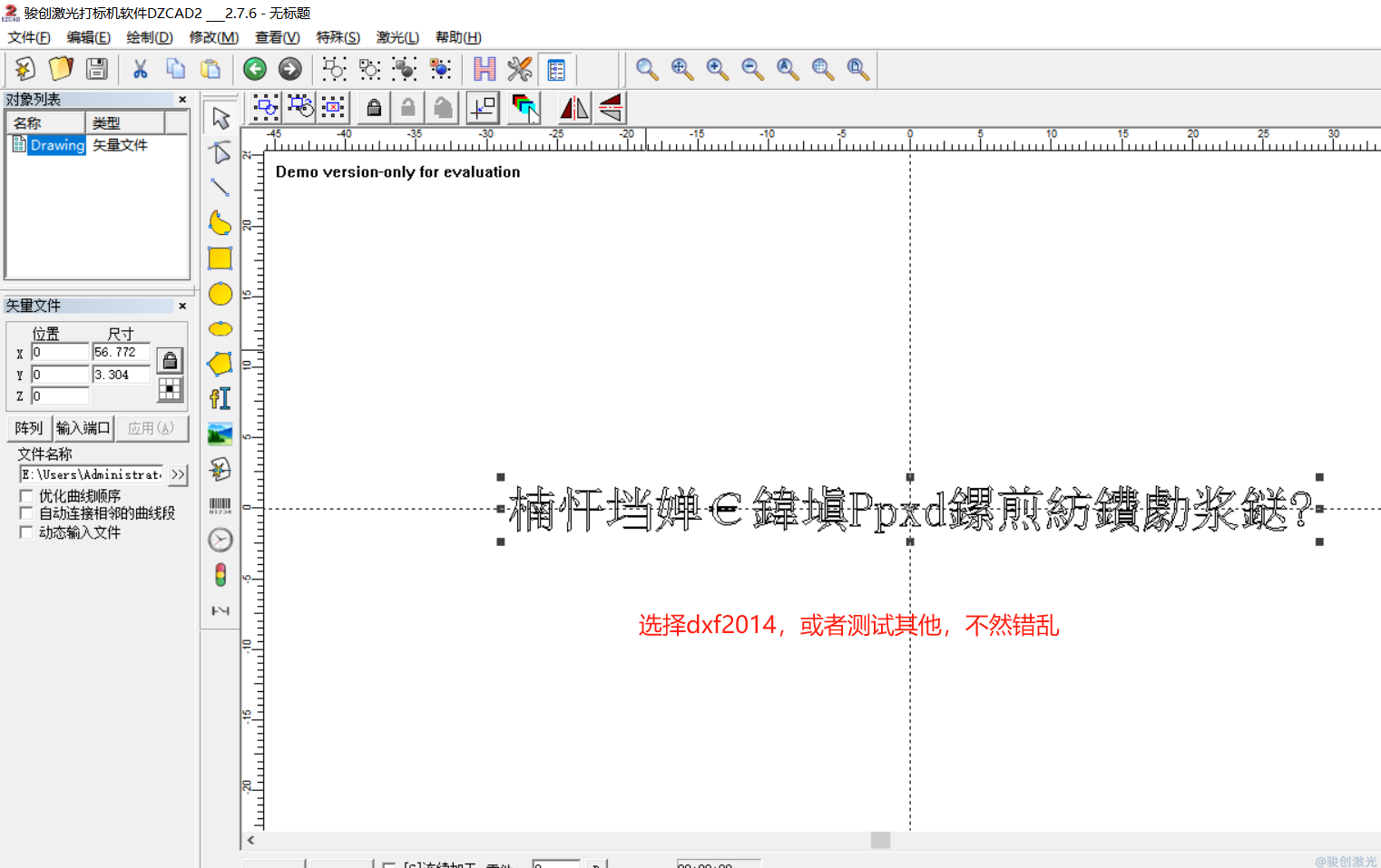

2、Dxf文件導入到激光打標機的方法:首先我們打開ezcad2軟件,然后在軟件的左側文件倒入矢量文件,也就是導入我們剛才保存的 Dx f格式的文件,這個時候將文件導入之后可能會出現文件不在工作區域中間,我們需要用到放置到原點功能將這個文字放置到工作區域的最中間。

3、接下來我們將這個文件的大小通過左側的尺寸功能變更為我們想要的大小,接下來再就是dxf格式的填充功能,我們選擇這個dsf格式的對象,然后點擊填充將這個文件填充。這樣就完成了dxf格式用激光打標機打標的基礎設置。

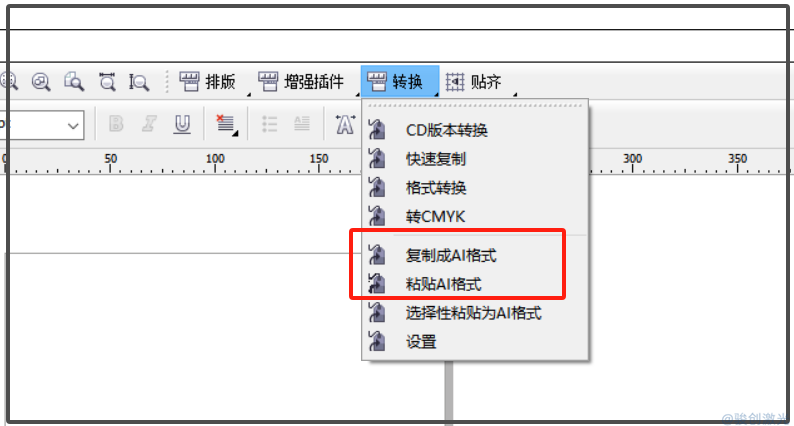

另外有的時候 Dxf格式導入到激光打標機會出現非常多的問題,我們就需要將這個dxf格式轉換成ai格式,因為ai格式是激光打標機軟件兼容最好的一種格式。由于cad格式不能直接加 Dxf格式或者其他格式轉換成 Ai格式,我們就需要如下的方法:我們用 Cd打開這個圖,然后選擇我們需要復制的內容,然后我們直接復制完成,然后打開cad x4軟件,然后在這個軟件里面選擇復制成ai格式,然后粘貼成ai格式,這樣我們就將這個圖變換成了ai矢量圖,接下來我們直接用菜單欄的文件另存為將這個文件稱為 Ai格式。用ai格式去導入到激光打標機即可。

dXF格式如何用激光打標的方法是非常簡單的,和其他的文件進行激光打標是一樣的沒有太多的區別,無非就是dxf格式兼容性不太好,駿創激光建議大家盡量用ai格式去進行激光打標。
