一、紅光預覽功能簡介

激光打標機的紅光預覽(也稱為紅光定位)是打標前的重要輔助功能,它通過紅色可見光模擬激光路徑,幫助用戶精確定位打標位置。當發現紅光方向與實際激光打標方向不一致時,需要進行調整。

二、紅光方向調整方法(以EZCAD2軟件為例)

1. 進入?yún)?shù)設置界面

• 打開EZCAD2打標軟件

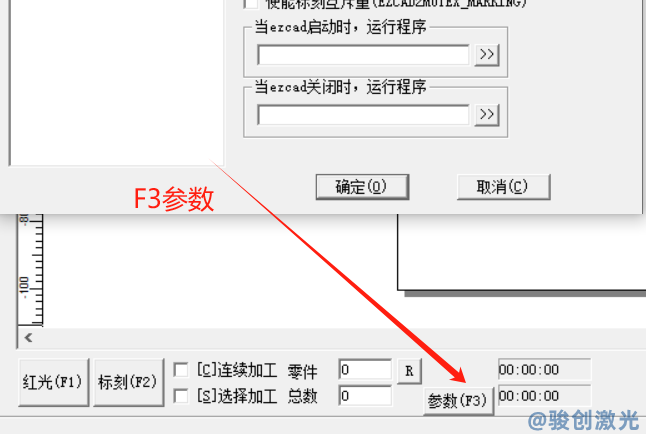

• 在軟件主界面按鍵盤"F3"鍵(或點擊菜單欄"參數"→"系統參數")

• 在彈出的參數設置窗口中找到"振鏡參數"部分

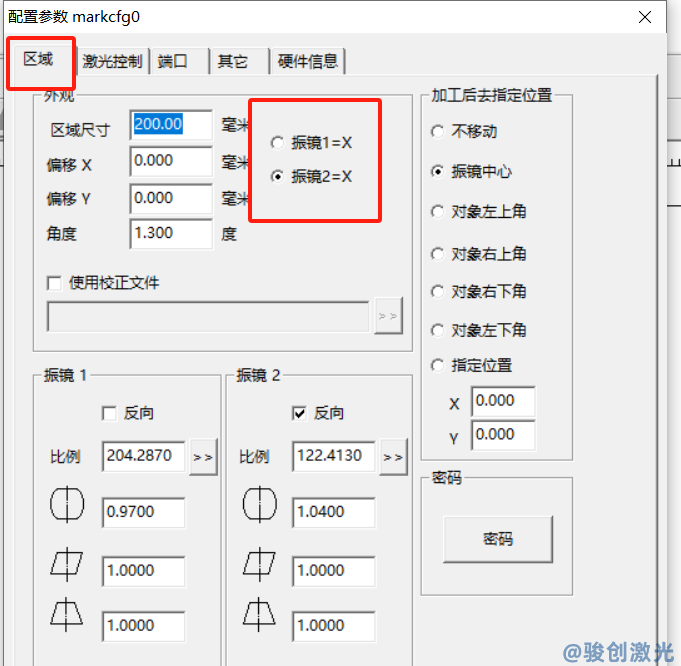

2. 調整振鏡參數

在振鏡參數設置中,您會看到類似以下選項:

振鏡1=X
振鏡2=Y
(或相反的設置)

調整方法:

• 如果紅光方向與實際激光方向在X軸(左右)上相反:

  • 將"振鏡1=X"改為"振鏡1=-X"
  • 或?qū)?振鏡2=X"改為"振鏡2=-X"(取決于您的具體設置)

• 如果紅光方向與實際激光方向在Y軸(前后)上相反:

  • 將"振鏡1=Y"改為"振鏡1=-Y"
  • 或?qū)?振鏡2=Y"改為"振鏡2=-Y"(取決于您的具體設置)

3. 保存并測試

• 修改參數后點擊"確定"保存設置
• 重新啟動EZCAD2軟件(部分情況下需要重啟軟件才能生效)
• 再次打開紅光預覽功能測試方向是否正確

三、調整注意事項

1. 安全第一:

   • 調整過程中請勿直視激光或紅光
   • 確保工作區域無人

2. 微調原則:

   • 每次只修改一個參數(先調X軸或先調Y軸)
   • 每次修改后測試效果,避免一次性修改過多參數

3. 參數備份:

   • 建議在修改前記錄原始參數值
   • 如調整后出現問題可快速恢復

4. 硬件檢查:

   • 如果調整參數后仍無法解決方向問題
   • 可能需要檢查振鏡連接線是否插接正確
   • 極少數情況下可能是振鏡控制卡問題

四、常見問題解決

1. 紅光完全不顯示:

   • 檢查紅光指示器是否開啟
   • 檢查紅光電源連接

2. 紅光和激光方向都偏移:

   • 可能需要重新校準整個打標系統
   • 建議聯系廠家技術支持

3. 調整后效果不穩定:

   • 檢查軟件是否為最新版本
   • 嘗試重新安裝驅動程序

五、不同軟件版本的差異說明

1. EZCAD2版本:

   • 參數設置路徑為F3→區域參數
   • 使用上述調整方法

2. 其他打標軟件:

   • 可能在"系統設置"或"激光設置"中
   • 參數名稱可能略有不同(如"振鏡方向"等)

如需針對特定打標機型號或軟件版本的更詳細指導,請?zhí)峁┠脑O(shè)備具體型號和軟件版本信息。
