EZcad是一種常見的激光控制軟件,很多企業在使用激光打標機都選擇了用EZcad軟件先進行激光控制,它不僅能夠打文字和普通的位圖也可以打矢量文件,他也可以處理精細化的圖片包括圖片的編輯路徑等操作。本次駿創激光主要給大家講解EZcad2如何導入圖片的教程。

1、打開ezcad軟件,為了保證能正常導入我們激光打標機必須處于開機的狀態,因為ezcad離線的狀態下只能做演示使用,并不能正常使用,切記需要先開機。

2、直接在軟件的左上方有一個導入位圖按鈕“輸入位圖文件”這個地方就是導入普通圖片。這里的圖片我們一般支持的是JPG、PNG、BMP 等。然后直接在電腦里面找到我們的文件直接打開就可以導入大激光打標機里面的。

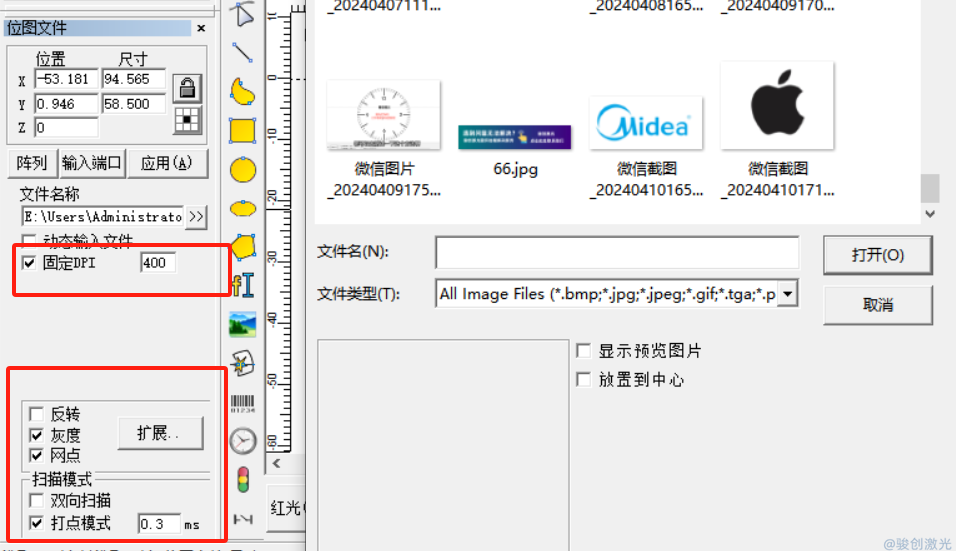

3、接下來就是設置圖片的參數了,這個圖片的參數設置很重要我們需要填寫這個固定DPI,在這個值后面我們可以輸入400,這個值越大圖片的分辨率就會越清晰,我們一般設置為400即可。在部分打標機軟件的型號有可能會顯示dpi:x和y,這里同樣是填400即可。

4、灰度、網點、反轉。這里面的一個灰度的意思是將圖片變成灰度的,里面網點是將線條變成一個網格狀態,反轉的意思就是像這個圖黑白顛倒,擴展里面可以把這個圖片細節進行調節,底下還有個雙向掃描打點模式。打點模式我們一般設置為0.5,設置越大激光功率越大。

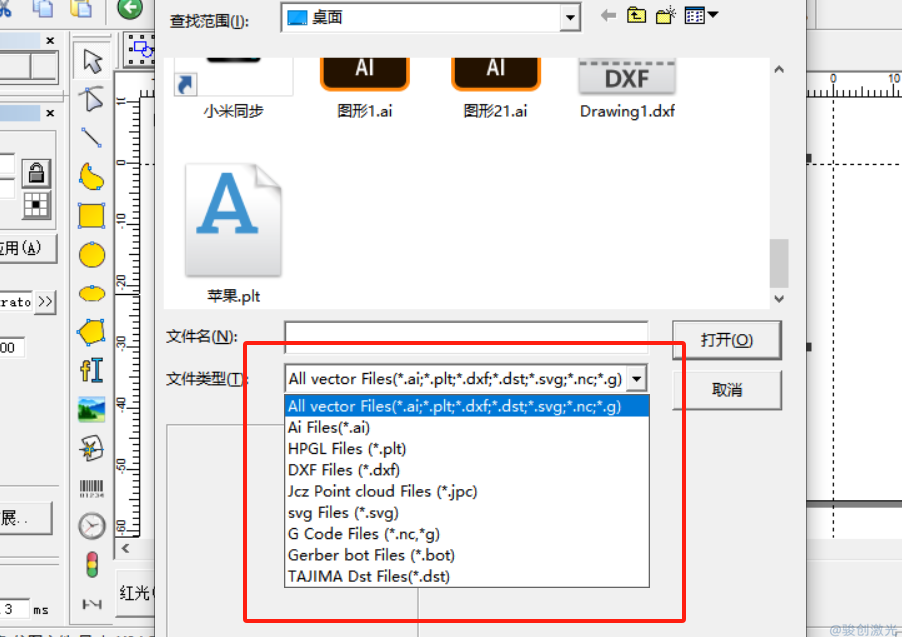

另外一種矢量文件也是圖片,但是它是由線條組成的圖片,這個比我們普通圖打的速度要快很多,一般需要輸入矢量文件也是要在右上角文件處點擊“繪制矢量文件”然后導入ai格式或者是 Plt等等各種格式。

上面就是我們給大家介紹的EZcad如何導入圖片教程,希望對大家有所幫助,關于更多的EZcad軟件操作教程可以訪問我們的官網搜索更多的內容。
