激光打標機的填充功能是決定標記區域內部打標效果的重要設置。通過不同的填充方式，可以實現更均勻的打標效果。以下是駿創激光打標機在EzCad2軟件中使用填充功能的詳細教程，包括常見的填充方式、參數調整和一些注意事項。

一、打開EzCad2并設置打標內容

1. 打開EzCad2軟件，確保激光打標機已連接。
2. 在工作區域內輸入或?qū)胍驑?biāo)的內容，如文字、二維碼、條形碼、圖案等。
3. 調整內容的字體、大小、位置，使其處于合適的打標區域中。

二、進入填充設置界面

1. 選擇需要填充的打標內容，也就是選中要填充的內容。
2. 在工具欄上，找到 填充（Hatch） 按鈕，點擊進入填充設置界面。

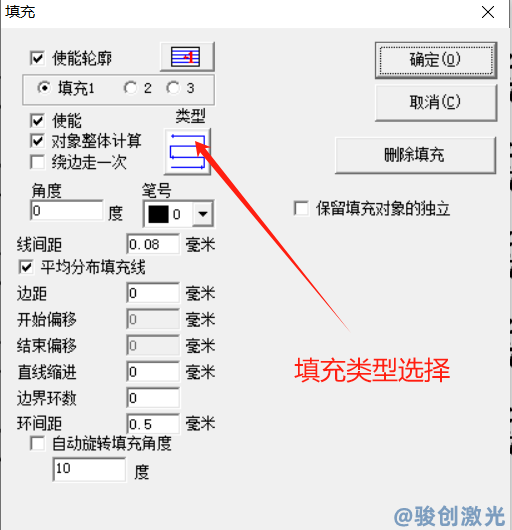

三、填充方式的選擇

在EzCad2中，有多種填充方式可供選擇。以下是常見的填充方式及其特點：

1. 單向填充

• 描述：激光以單一方向進行填充，通常為從左至右或從上至下。
• 特點：速度較快，適合較簡單的圖形或淺度打標。
• 適用場景：淺標記、金屬表面打標、文字打標。

2. 雙向填充

• 描述：激光以來回方式進行填充，先從左到右，然后從右到左。
• 特點：效率較高，標記更均勻，適合大部分的打標需求。
• 適用場景：批量打標，較深的填充打標。

3. 徑向填充

• 描述：激光以中心向外的方式呈同心圓狀填充。
• 特點：適合圓形或弧形圖案，打標效果有較強的視覺效果。
• 適用場景：徽標、印章形狀、圓形圖案的打標。

4. 網格填充

• 描述：激光沿兩個方向進行交叉填充，形成網格狀。
• 特點：能量分布均勻，適合較深的標記。
• 適用場景：需要深度打標或特別均勻的效果時使用。

5. 回型填充

• 描述：激光以隨機的路徑進行填充，避免了激光集中在某一方向?qū)е碌臒崃慷逊e。
• 特點：散熱效果好，適合高功率激光。
• 適用場景：特別熱敏的材料打標。

四、填充參數設置

進入填充方式的選擇后，可以根據實際需求設置以下參數，以控制填充的效果。

1. 填充線間距（這個非常重要）

• 描述：設置每條填充線之間的間距，通常以毫米為單位。
• 影響：填充間距越小，打標線條越密集，效果更深；間距越大，打標更快，但效果較淺。
• 建議：通常0.02mm到0.1mm的間距可以產生不錯的效果。

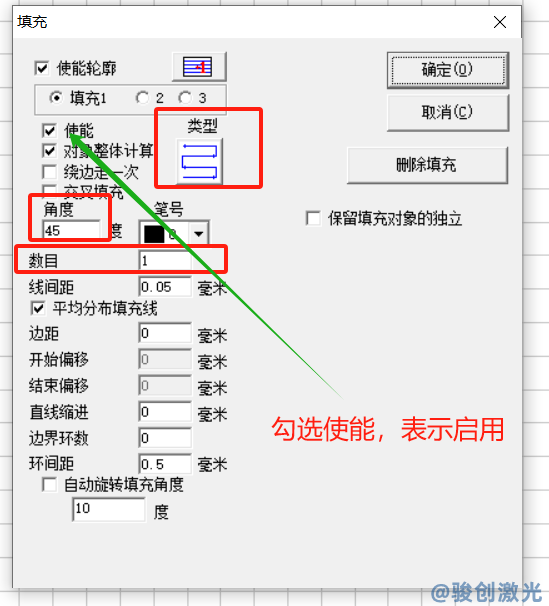

2. 角度（這個非常重要）

• 描述：填充線條的角度，一般設置為0度（水平填充）或45度。
• 影響：調整角度可以改變填充線條的方向，避免材料表面產生反光等問題。

• 建議：對于單一填充的場景，0度或45度常用。若使用多層填充，可設置不同角度以避免重疊。




3. 填充次數

• 描述：填充層數，通常用于多層填充或交叉填充。
• 影響：增加填充次數可以加深打標效果，使打標更加清晰和均勻。
• 建議：一般淺標記用1次填充，深標記或需要均勻效果的內容可設為2-3次。

六、預覽和測試

在開始打標前，可以通過紅光預覽來查看填充效果：

1. 點擊紅光按鈕，觀察填充后的內容在實際工件上的位置和效果。
2. 根據預覽的效果調整填充間距、角度或填充次數，確保填充均勻、效果理想。

七、開始打標

確認填充設置后，點擊F3標刻按鈕開始正式打標。激光打標機會按照設置好的填充方式和參數進行打標，完成內容的填充標記。

常用填充參數參考

以下是一些常見材料和填充方式的參數參考：

• 不銹鋼深度打標：?jiǎn)蜗蚧螂p向填充，間距0.02-0.05mm，角度45度，填充次數1-3次。
• 鋁合金淺層打標：?jiǎn)蜗蛱畛?，間距0.06-0.1mm，角度0度，填充次數1次。
• 塑料表面打標：徑向或網格填充，間距0.03-0.08mm，角度0度或90度，填充次數1次。

通過對激光打標機填充方式和參數的合理設置，可以實現不同深度、不同質感的填充效果。填充方式選擇、填充間距和角度是影響填充效果的關鍵，建議在打標前進行小樣本測試，以確保最終效果達到預期。
