查看菜單用來設置在 EzCad2 軟件中視圖的各種選項，如圖 6-1 所示。

圖 6-1 查看菜單 6.1 觀察

觀察菜單對應的工具欄為，分別對應 七種不同的模式。

將您指定的區域充滿整個視圖區域以供觀察，您需要使用鼠標選 擇放大的矩形區域，如果直接按鼠標右鍵則以當前鼠標位置為中心縮小一 倍當前視圖，如果直接按鼠標左鍵則以當前鼠標位置為中心放大一倍當前 視圖。

使用鼠標平行移動當前視圖。

放大當前視圖。

縮小當前視圖。

當前工作空間內的所有對象充滿整個視圖區域以供觀察。

當前選中的對象充滿整個視圖區域以供觀察。

當前工作空間充滿整個視圖區域以供觀察。

6.2 標尺，網格點，輔助線

顯示水平和垂直標尺，網格點和輔助線。

6.3 捕捉網格

捕捉網格功能可以使您所繪制的點自動處于工作空間的網格點上。

6.4 捕捉輔助線

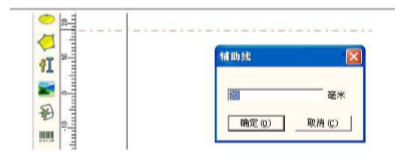

捕捉輔助線功能可以使您移動對象時自動貼齊到輔助線。輔助線可以 在標尺 中任意位置點鼠標左鍵拖出（按住鼠標左鍵不放），然后放置到您需 要的位置即 可。若需要將輔助線移到的位置，則可以雙擊此輔助線， 在彈出的對話框中輸 入位置信息，點擊“確定”后輔助線即可自動移動到 您需要的位置。如下 6-2 圖 所示

圖 6-2 輔助線對話框 6.5 捕捉對象

捕捉對象功能，在執行某些操作時，軟件會自動查找對象上的頂點、 中點、節點、圓 心、相交點等特征點。

6.6 系統工具欄、視圖工具欄、繪制工具欄、狀態欄、對象列表欄、對象屬性欄

EzCad2 軟件提供了多個實現不同功能的工具欄，可以通過查看菜單中的選項選擇顯示或者隱藏。同樣，窗口下方的狀態欄也可以選擇顯示或者 隱藏。當查看 菜單中對應的子菜單項前面有“√”時，表示對應的工具欄 或狀態欄是可見的，如果沒 有，則表示該工具欄或狀態欄是被隱藏的。

6.7 IO 狀態

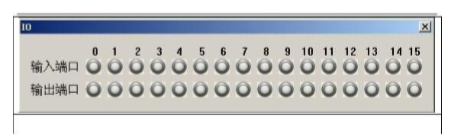

檢查當前輸入,輸出口的狀態。勾選后會顯示圖 6-3

圖 6-3 IO 狀態

灰色表示低電平，綠色表示高電平
