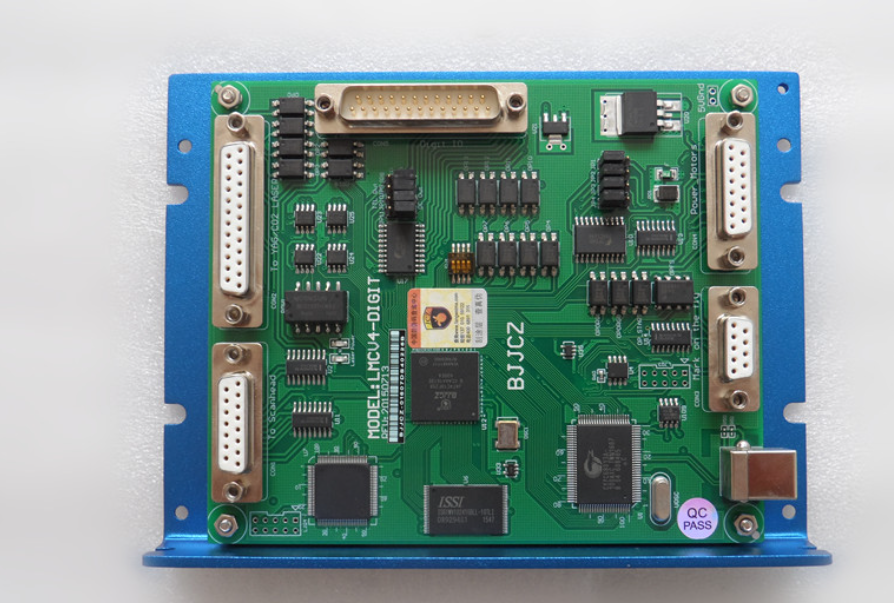

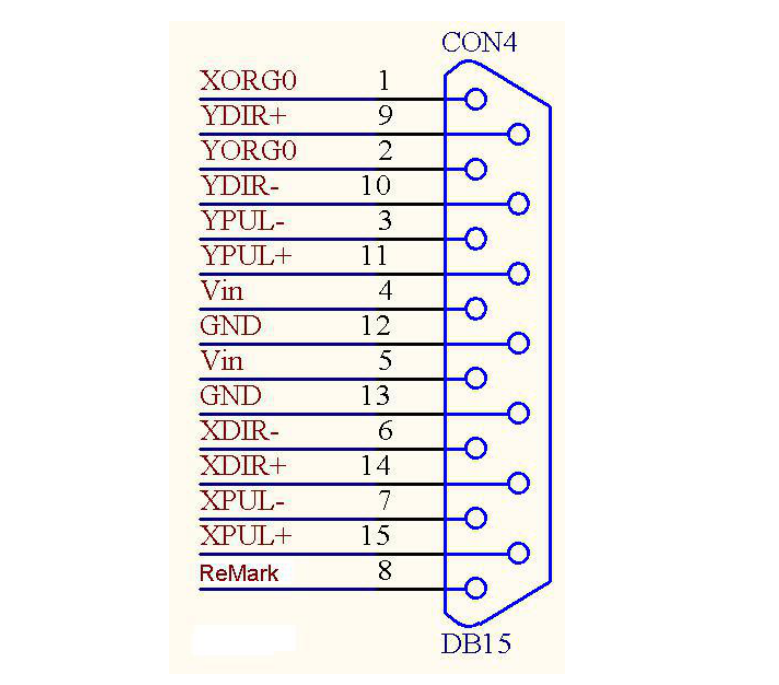

擴展軸 X 原點信號。與控制卡的地 （12，13 腳）組成回路。

1

XORG0

使用此信號時，將此信號與地分別連接至開關的兩端即可。

本信號為輸入信號。

擴展軸 Y 原點信號。與控制卡的地 （12，13 腳）組成回路。

2

YORG0

使用此信號時，將此信號與地分別連接至開關的兩端即可。

本信號為輸入信號。

擴展軸 Y 的脈沖信號。輸出方式可以設置為差分輸出或者

3，11

YPUL-/YPUL+

共陽輸出（TTL 輸出）。本信號為輸出信號。共陽輸出，使

用 VCC  與 YPUL+  信號， VCC  為陽極信號。

4，5

Vin

5V 輸入電源的正極性端。本信號為輸入信號。

12，13

GND

5V 輸入電源的負極性端（地信號），即控制卡的地信號。

本信號為輸入信號。

6，14

XDIR-/XDIR+

擴展軸 X  的方向信號。輸出方式可以設置為差分輸出或者

共陽輸出（TTL 輸出）。本信號為輸出信號。共陽輸出，使

擴展軸 X 的脈沖信號，輸出方式可以設置為差分輸出或者

7，15

XPUL-/XPUL+

共陽輸出（TTL 輸出）。本信號為輸出信號。共陽輸出，使

用 VCC  與 XPUL+  信號， VCC  為陽極信號。

重復標刻信號。與 Gnd 信號組成回路，將此信號與地分別

8

ReMark

連接至開關的兩端即可。使用此信號時，控制卡會標刻上次

標刻時保留在緩存中的內容。本信號為輸入信號。

擴展軸 Y 的方向信號。輸出方式可以設置為差分輸出或者

9，10

YDIR+/YDIR-

共陽輸出（TTL 輸出）。本信號為輸出信號。共陽輸出，使

用 VCC  與 YPUL+  信號， VCC  為陽極信號。
