激光打標機的矢量文件怎么用

  • 發表時間：2024-05-26
  • 來源：駿創激光官網
  • 閱讀：次

       激光打標機的矢量圖導入工具非常重要，可以讓打標機更快的打標，下面我們來看下金橙子官方文檔介紹：

　　點擊“繪制”菜單里面“矢量文件”或者點擊圖標。出現選擇對話框。當前系統支持的矢量格式有：.PLT，.DXF，.AI，.DST，.JPC，.SVG，.NC，.BOT

激光打標機的矢量文件怎么用(圖1)

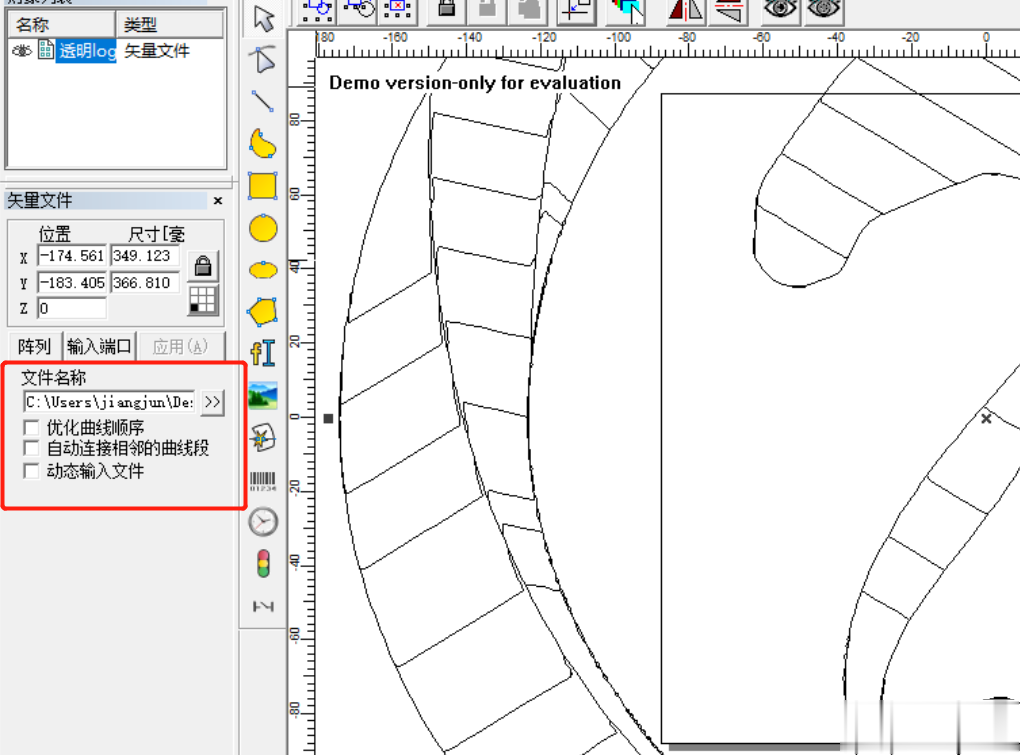

　　用戶輸入矢量文件后，屬性工具欄顯示如圖所示的矢量文件參數。


　　如果矢量圖形中包含有幾種顏色信息（用Coredraw、AutoCAD等繪圖軟件可以指定筆劃的顏色），則輸入該矢量圖形時，EzCad2會自動區分出顏色的種類，此時用戶可以按顏色或筆號選擇對象（見10.1的敘述），可以設置打標參數。

激光打標機的矢量文件怎么用(圖2)

　　優化曲線順序：按照先小后大的原則對圖形進行排序，可以減少加工時間。


　　自動連接相鄰曲線：自動把文件中可以連接在一起的曲線連接在一起。


　　動態輸入文件：系統加工到此對象時自動從指定目錄重新讀取文件內容。


　　固定X方向尺寸：系統自動讀取文件時保證不管文件內容如何變化最后讀取的對象X方向尺寸都與設置的尺寸一樣。


　　固定Y方向尺寸：系統自動讀取文件時保證不管文件內容如何變化最后讀取的對象Y方向尺寸都與設置的尺寸一樣。

激光打標機的矢量文件怎么用(圖3)

　　固定位置：系統自動讀取文件時保證不管文件內容如何變化最后讀取的對象指定點都與舊對象指定點的位置重合。


　　固定輸入點坐標：系統自動讀取文件時保證不管文件內容如何變化最后讀取的對象指定點都與指定坐標的位置重合。
