大家都知道激光打標機的時候基本上都是顯示一個形狀的方框,這樣的設置一般我們不能具體所在的位置,我們想要看到這個文字具體所在的位置就要顯示這個文字的輪廓,激光打標機如何用紅光去顯示這個文字的輪廓,下面請看駿創激光的教程。

1、首先我們進入激光打標機軟件ezcad2,我們點擊文本輸入菜單欄,然后我們輸入想要輸入的文字,然后我們按照確認將這個文字保存修改它的大小,放到合適的位置,這個時候我們可以直接開始紅光預覽了。

2、紅光預覽了之后,我們可以看到沒有任何變化,這個時候我們是需要進行一個簡單的設置的,我們需要進入設置窗口,設置 F 3 參數,我們可以直接按鍵盤上的f3,也可以直接按參數按鈕,進入參數設置。

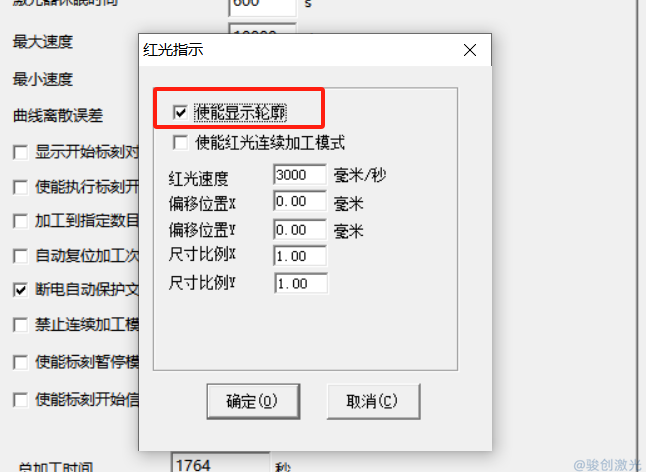

3、進入參數設置之后你可以看到有一個其他的選項,這個選項在“其他”位置,在這個窗口里面我們可以看到,有一個紅光指示的一個窗口,在這個紅光指示的窗口里面就可以進行我們的設置。

4、這里面我們可以看到使能顯示輪廓、使能紅光連續加工模式,我們只需要將這個室能顯示輪廓進行一個勾選即可。

5、操作的如上步驟,這個時候我們就可以進行一個紅光顯示文字輪廓了,另外我們需要注意的是盡量在只使用文字的時候去使用這個功能,因為在圖片模式下或者在矢量文件比較復雜的情況下,他這個紅光路徑會一直亂跳。

激光打標機如何紅光顯示文字輪廓教程,幫助大家解決這個紅光顯示文字輪廓的問題,這個問題也就只是一個很簡單的設置,并沒有多復雜,只要會是善于查看軟件的參數不設置很簡單的使用軟件的各種功能。
