激光打標機在圓柱表面加工圖案的過程涉及多個步驟和技術，下面詳細介紹這一過程。

一、準備工作

1. 選擇激光打標機

選擇合適的激光打標機類型非常重要。常用的激光打標機有：

· 光纖激光打標機：適用于金屬材料，具有高精度和速度。

· CO?激光打標機：適合非金屬材料，如塑料、木材和玻璃。

2. 準備圓柱材料

根據所需打標的產品，選擇合適的圓柱材料（如金屬、塑料或陶瓷）。確保材料表面清潔，避免油污或灰塵影響打標質量。

3. 設計圖案

使用設計軟件（如CorelDRAW、Adobe Illustrator等）設計需要打標的圖案。考慮到圓柱表面的曲率，設計時可以將圖案調整為合適的形狀，以便在激光打標過程中得到理想效果。

二、激光打標過程

1. 圖案映射

對于圓柱形狀的物體，激光打標機需要通過特定的算法將二維圖案映射到三維表面。這通常通過軟件實現：

· 展開圖形：在設計軟件中，可以將圓柱的表面展平成平面，使得設計的圖案與圓柱的表面形狀相匹配。

· 扭曲和變形：根據圓柱的直徑和高度，對圖案進行扭曲和變形，以確保在打標時能夠準確落在圓柱的表面。

2. 設置激光打標機

根據材料和設計要求，設置激光打標機的參數：

· 激光功率：選擇適合材料的激光功率。

· 打標速度：調整打標速度以確保圖案質量和深度。

· 聚焦：根據圓柱的半徑，調整激光頭與材料的距離，以確保激光的聚焦點在圓柱表面。

3. 固定圓柱

將待打標的圓柱固定在激光打標機的工作臺上。使用夾具或定位裝置，確保圓柱在打標過程中不會移動，以保證圖案的精確度。

三、實際打標

啟動激光打標機：確認設置無誤后，啟動激光打標機。激光束將在圓柱表面按照設計圖案進行移動和雕刻。

圖案打標：激光束逐漸掃描圓柱的表面，按照預設的路徑和速度進行雕刻。通過激光束的高溫作用，材料會被瞬間熔化或蒸發，從而形成清晰的圖案。

四、后處理

檢查質量：打標完成后，檢查圖案的清晰度和深度，確保達到設計要求。

清潔表面：如有殘留的灰塵或雜質，可用干凈的布或氣泵輕輕清理。

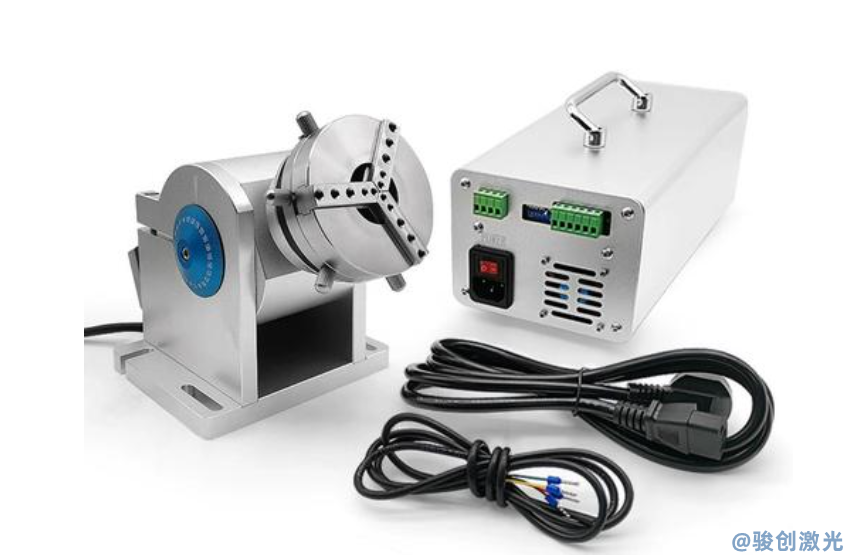

通過激光打標機在圓柱表面加工圖案的過程相對復雜，需要仔細的設計、合適的設備設置和精確的操作。合理運用這些技術，能夠實現高質量的圖案雕刻，廣泛應用于工業制造、個性化產品及品牌標識等多個領域。另外可以使用駿創的無縫旋轉打標系統，更合適圓柱工件。
